팔레트 트럭 정격 용량 및 로드 센터 이해

1부: 팔레트 트럭 용량의 황금률

팔레트 트럭의 정격 용량은 화물의 무게 중심이 제조업체가 지정한 로드 중심(일반적으로 600mm)과 일치하는 경우에만 유효합니다. 이 거리를 넘어서 작동하면 트리거됩니다. 부하 경감 , 유압 고장 및 기울어짐을 방지하기 위해 안전 리프팅 한계를 크게 줄입니다. 100mm마다 하중 중심이 앞으로 이동하며 실제 리프팅 용량은 15%에서 20%까지 떨어질 수 있습니다.

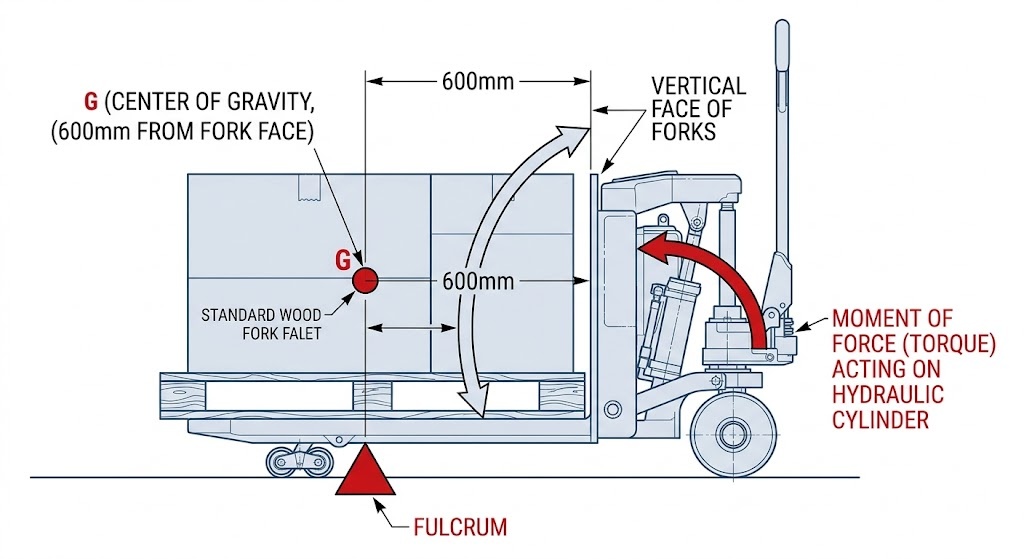

2부: 로드 센터(LC)의 물리학 이해

는 로드 센터(LC) 포크의 수직면으로부터 화물의 무게중심까지의 수평거리이다. 글로벌 자재취급 분야에서는 600mm 표준 1200mm 팔레트의 중간점을 나타내기 때문에 표준 벤치마크입니다.

는 Role of the 600 mm Industry Standard
대부분의 산업용 팔레트(GMA 또는 유로 팔레트)의 깊이는 1200mm입니다. 무게를 균등하게 배치하면 무게중심(CoG) 정확히 600mm 표시에 위치합니다. 두 개의 팔레트 또는 대형 상자를 운반하기 위해 더 긴 포크를 사용하는 경우 CoG가 포크 끝쪽으로 이동하여 팔레트 트럭이 불안정한 레버로 변합니다.

는 Lever Principle and the Fulcrum Point

팔레트 트럭은 다음과 같이 작동합니다. 1급 레버 . 앞쪽 로드 휠은 다음과 같은 역할을 합니다. 받침점 . 화물과 지지점 사이의 거리가 증가하면 화물의 중량이 동일하더라도 유압 시스템과 섀시에 가해지는 하향 힘(토크)이 기하급수적으로 증가합니다.

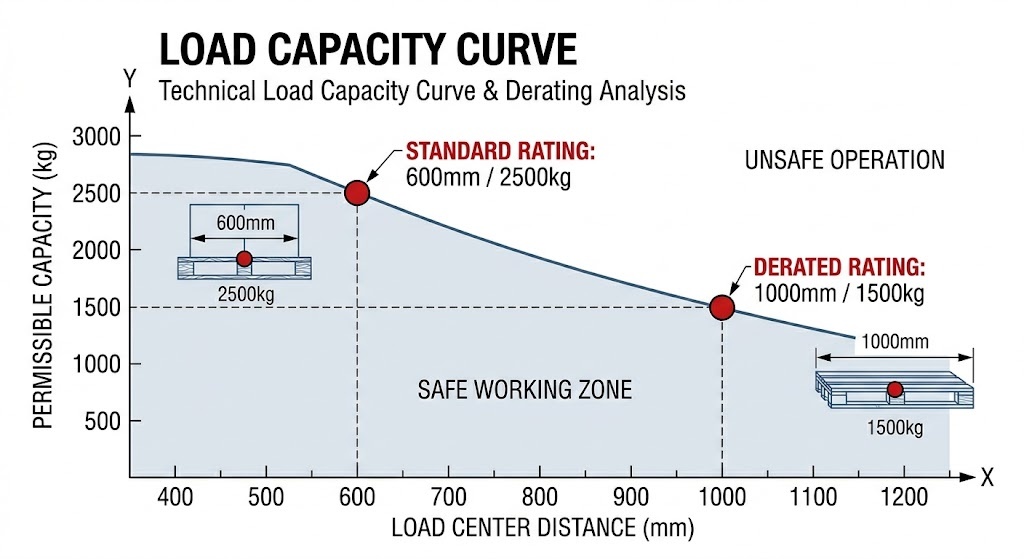

3부: 기술적 현실: 부하 경감 분석

부하 경감 하중 중심이 증가함에 따라 기계의 최대 리프팅 용량이 감소하는 것으로 계산됩니다. 이는 다음과 같은 비선형 관계입니다. 순간의 원리 . 하중이 포크 루트에서 멀어지면 기계적 이점이 이동하여 유압 씰과 섀시에 과도한 응력이 가해집니다.

는 Derating Calculation Logic
비표준 하중에 대한 안전 용량을 추정하기 위해 전문가는 설계 순간과 실제 순간의 비율을 사용합니다.
공식: 실제 용량 = (정격 용량 * 표준 부하 센터) / 신규 부하 센터

예: 로드 센터가 1000mm인 상자를 들어올리려는 2500kg 트럭의 경우:
(2500 * 600) / 1000 = 1500kg.

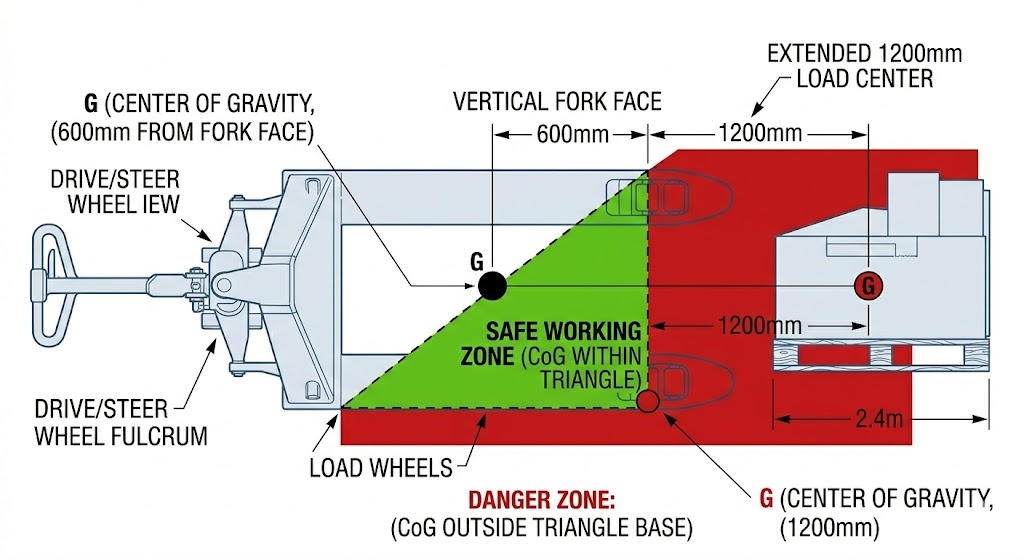

4부: 안정성을 위한 엔지니어링: 안정성 삼각형

4륜 지게차와 달리 팔레트 트럭은 균형을 유지하기 위해 특정 형상에 의존합니다. 는 안정성 삼각형 구동 휠(또는 스티어링 휠)과 두 개의 전면 로드 휠로 구성됩니다.

는 Impact of Center of Gravity (CoG)

는 CoG must remain within this triangle at all times. When a load center is extended, the CoG moves toward the “base” of the triangle (the load wheels). Any external force—such as 등판 능력 (5% 경사로 탐색) 또는 급회전 중 원심력 - CoG를 발자국 외부로 밀어 측면 팁 오버 또는 앞으로 피치로 이어질 수 있습니다.

안정성에 영향을 미치는 동적 요인

• 관성 모멘트: 확장된 로드 센터를 통한 급가속 또는 비상 제동은 유압에 엄청난 스파이크를 발생시킵니다.
• 지상고: 확장된 중앙에 대용량 하중이 가해지면 포크가 휘어집니다(약간 구부러짐). 만약 낮아진 높이 이미 최소(예: 85mm)이므로 이러한 편향으로 인해 포크가 지면을 긁어 갑작스러운 정지를 초래할 수 있습니다.

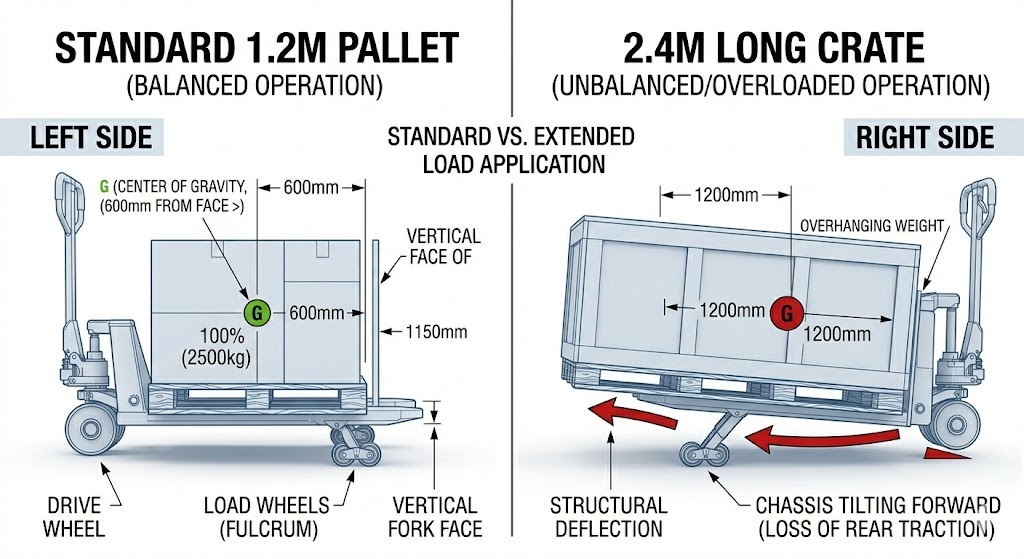

5부: 산업별 선택 전략

팔레트 트럭 선택 정격 용량 혼자 일반적인 조달 오류입니다. 고성능 환경에서는 다음과 같은 일치가 필요합니다. 잔여 용량 업계의 특정 부하 프로필에 맞게 조정됩니다.

표준 창고(FMCG)

• 요구 사항: 표준 1200mm 팔레트의 높은 사이클 효율성.
• 전략: 에 충실 1150mm x 540mm 포크 구성. 이는 다음을 보장합니다. 로드 센터 600mm를 유지하여 정격 용량의 100%와 최적 회전 반경(Ast)을 유지합니다.

건설 및 중공업

• 요구 사항: 집중된 하중(기계류) 또는 분산된 긴 하중(목재/파이프)을 처리합니다.
• 전략: 길이가 1500mm를 초과하는 하중의 경우, 견고한 3500kg 섀시 1500kg의 짐을 안전하게 운반해야 하는 경우가 많습니다. 부하 경감 효과. 확인 등판 능력 확장된 로드 센터는 구동 휠의 견인력을 감소시키기 때문에 경사로를 사용하는 경우 정격입니다.

콜드체인&제약

• 요구 사항: 저온 견인 환경에서 위생 규정 준수 및 안정성.
• 전략: 사용 스테인레스 스틸 특수 무독성 유압 오일을 사용한 모델입니다. 추운 환경은 유압 압력 일관성에 영향을 미칠 수 있다는 점에 유의하십시오. 장치에 다음 기능이 있는지 확인하십시오. 과부하 압력 완화 밸브 "힘의 순간" 스파이크 동안 구조적 피로를 방지합니다.

파트 6: 자주 묻는 질문(FAQ)

Q1: 내 팔레트 트럭의 정격이 2500kg인 경우 2000kg의 하중을 들어 올릴 수 있습니까?
답변: 응, 하지만 하중 중심이 600mm 이하인 경우에만 해당됩니다. 무게 중심이 600mm를 초과하는 비표준 하중이나 대형 하중을 들어올리는 경우 부하 경감 효과는 실제 안전 용량을 감소시킵니다. 예를 들어, 1000mm 로드 센터에서 2500kg 트럭은 약 1500kg만 안전하게 처리할 수 있습니다.

Q2: 포크 길이는 팔레트 트럭의 안정성에 어떤 영향을 줍니까?
답변: 포크 길이는 포크의 위치를 결정합니다. 받침점 Point . 더 긴 포크(예: 1800mm)는 특대 화물을 허용하지만 화물의 무게 중심을 구동 휠에서 더 멀리 이동시킵니다. 이는 힘의 순간 유압 시스템에서 무게 중심(CoG)을 가장자리 쪽으로 이동시킵니다. 안정성 삼각형 , 넘어질 위험이 증가합니다.

Q3: 자재 취급 시 "잔여 용량"이란 무엇입니까?
답변: 잔여 용량 특정 비표준 구성에서 장비의 실제 리프팅 용량입니다. 와 달리 공칭 정격 용량 (이상적인 조건에서 최대 중량), 잔여 용량은 확장된 로드 센터, 부착물 사용 또는 높은 리프트 높이와 같은 감소 요인을 고려합니다.

질문 4: 긴 화물을 운반할 때 전기 팔레트 트럭이 견인력을 잃는 이유는 무엇입니까?
답변: 이는 일반적으로 다음으로 인해 발생합니다. 섀시 틸팅 확장된 로드 센터로 인해 발생합니다. 화물의 중량이 앞쪽(전방 로드 휠 너머)에 너무 많이 집중되면 후방 구동 휠을 들어올리는 지렛대 효과가 발생합니다. 이는 견인에 필요한 하향 압력을 줄여 휠 회전과 제동력 저하를 초래합니다.
