현대 산업 작업 흐름에서 자재 취급은 더 이상 단순히 품목을 A 지점에서 B 지점으로 이동하는 것이 아닙니다. 이는 정밀성, 인체공학적 통합 및 처리량 최적화에 관한 것입니다. 전자 상거래 주문 처리 센터, 대형 제조 조립 라인 또는 클린룸 식품 가공 시설을 관리하는 경우 소박한 리프트 테이블이 일상 작업의 중추가 되는 경우가 많습니다. 이 가이드는 미국 시장에서 산업용 리프트 테이블을 선택, 계산, 구매, 유지 관리하고 안전하게 운영하는 방법에 대한 심층적인 동료 수준의 정보를 제공합니다.

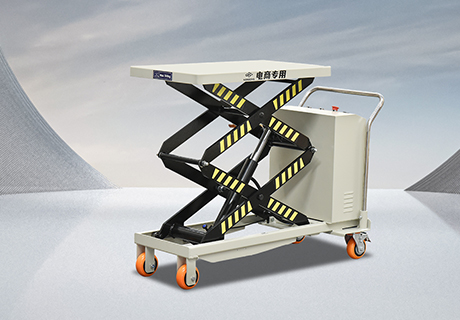

올바른 리프트 테이블을 선택하려면 먼저 일반적인 용어 혼동을 정리해야 합니다. "가위"는 기계적 구조 연결을 의미하는 반면 "유압", "전기" 및 "공압"은 이러한 연결을 구동하는 전력 시스템을 의미합니다. 단일 기계는 종종 두 가지를 조합한 것입니다(예: 유압식 시저 리프트 테이블).
핵심 구조 설계 및 전원 메커니즘은 부하가 걸린 상태에서 테이블이 작동하는 방식, 테이블이 상승하는 속도, 작동 수명 동안 테이블에 필요한 유지 관리 정도를 결정합니다.
다음은 주요 성능 지표 전반에 걸쳐 이러한 드라이브 시스템을 직접 비교한 것입니다.
| 기능/측정항목 | 유압 드라이브 | 전기 기계 | 공압 드라이브 |
|---|---|---|---|
| 부하 분산 | 훌륭합니다. 중심 실린더 압력 | 훌륭합니다. 균일한 나사 토크 | 보통; 공기 압축 변화 |
| 드는 속도 | 보통(유량 밸브를 통해 가변) | 매우 정확하고 일정함 | 빠르지만 정밀하게 제어하기가 더 어렵습니다. |
| 전원 | 110V/230V/460V AC 또는 배터리 | 단상/3상 교류 | 압축 공기 공급(80-100 PSI) |
| 일반적인 실패 모드 | 씰 누출, 밸브 막힘, 호스 마모 | 나사 마모, 모터 브러시 고장 | 에어백 펑크, 라인에 습기 |
| 유지보수 빈도 | 중간(오일 교환, 씰 점검) | 낮음 ~ 중간(나사 윤활) | 낮음(결로배수) |
이동식 시스템과 고정식 시스템: 고정식 리프트 테이블은 바닥에 고정(또는 피트 장착)되어 흔들림 없이 고용량, 고충격 하중을 처리합니다. 견고한 폴리우레탄 또는 강철 캐스터가 장착된 이동식 장치를 사용하면 시설 바닥을 가로질러 이동할 수 있습니다. 그러나 이동식 장치는 기계적 브레이크, 더 낮은 용량, 이동 중 전복을 방지하기 위한 엄격한 바닥 수준 요구 사항 등 뚜렷한 안전 문제를 야기합니다.
적절한 크기 조정은 카탈로그 등급을 가장 무거운 팔레트의 무게와 일치시키는 것 이상입니다. 해당 하중이 적용되는 방식, 작용하는 동적 힘, 물리적 여유 제약을 고려해야 합니다.
구조적 피로 또는 조기 유압 씰 고장을 방지하려면 다음 방정식을 사용하여 필요한 최소 정격 용량을 계산하십시오.
필요 용량 = (정하중 중량 * 안전율) * 동적 충격 계수
간단한 예를 살펴보겠습니다. 오버헤드 크레인을 통해 테이블 위에 놓인 3,000lbs의 편심 금속 주물을 들어 올리는 경우(보통의 충격 발생) 계산은 다음과 같습니다.
필요한 용량 = (3,000lbs * 1.5) * 1.3 = 5,850lbs
이 시나리오에서는 표준 4,000lbs 용량 테이블로는 충분하지 않습니다. 6,000lbs 정격 모델로 업그레이드해야 합니다.
| 일반적인 응용 | 부하 범위(lbs) | 권장 플랫폼 크기(인치) | 목표 안전계수 |
|---|---|---|---|
| 수동 조립/포장 스테이션 | 500 - 2,000 | 24x36 ~ 36x48 | 1.2 (유니폼) |
| 팔레타이징/컨베이어 인터페이스 | 2,500 - 5,000 | 48x48 ~ 48x60 | 1.5(중심에서 벗어남) |
| 헤비 다이 / 몰드 핸들링 | 6,000 - 15,000 | 60x72 ~ 72x96 | 1.5 (충격/집중) |
리프트 테이블에 대한 미국 조달 환경을 탐색하려면 선행 자본 지출(CapEx)과 장기 운영 지출(OpEx)의 균형을 맞춰야 합니다.
리프트 테이블의 견적이 최종 설치 비용이 되는 경우는 거의 없습니다. 예산에 다음과 같은 주요 요소가 포함되어 있는지 확인하세요.
산업용 리프트 테이블의 신뢰성은 설치 및 예방 유지보수 루틴만큼만 신뢰할 수 있습니다. 잘못된 설치 또는 유지 관리 소홀은 고르지 못한 마모, 구조적 결합 및 최종 고장을 초래합니다.
장착 표면은 전체 공간에서 1/8인치 이내로 수평을 유지해야 합니다. 고정 테이블을 장착하는 경우 견고한 웨지 앵커를 사용하여 베이스 프레임을 콘크리트 슬래브에 고정하여 중심에서 벗어난 하중으로 인해 기울어지는 것을 방지합니다. 피트 설치의 경우 전기 및 유압 도관이 습기와 잔해로부터 보호되는지 확인하고 피트 주변 앵글철이 안전하고 콘크리트 바닥과 같은 높이인지 확인하십시오.
체계화된 검사 프로그램을 통해 장비의 원활한 작동을 유지하세요.
| 증상 | 가능한 근본 원인 | 시정 조치 |
|---|---|---|
| 테이블이 올라가지 않음(모터가 윙윙거림) | 과부하 상태 또는 유압유 부족 | 부하를 정격 용량으로 줄입니다. 유체 레벨 보충 |
| 테이블이 천천히 올라가거나 끊김 | 유압 라인에 공기가 갇히거나 필터가 막혔습니다. | 유압 실린더를 빼내십시오. 인라인 유체 필터 교체 |
| 멈춘 후 테이블이 아래로 표류함 | 다운 밸브 누출 또는 실린더 씰 마모 | 하강 솔레노이드 밸브를 청소/교체합니다. 실린더 씰 재구축 |
| 플랫폼이 고르지 않게 올라가거나 기울어집니다. | 고르지 않은 하중 분포 또는 기계적 결속 | 하중을 중앙에 두십시오. 장애물이나 마모가 있는지 가위 트랙을 검사하십시오. |
미국에서는 산업용 리프트 테이블 설계, 작동 및 통합이 엄격한 규제 프레임워크의 적용을 받습니다. 이를 준수하지 않을 경우 심각한 OSHA 벌금, 근로자 보상 청구 및 운영 중단이 발생할 수 있습니다.
중요한 표준: ANSI MH29.1
이는 산업용 가위형 리프트의 주요 안전 표준입니다. 이는 건설 공차, 구조적 안전 계수(일반적으로 항복 강도의 경우 3:1) 및 가드레일 요구 사항을 지정합니다. 미국 시설에 통합된 모든 리프트 테이블에는 ANSI MH29.1 준수에 대한 명시적인 인증이 있어야 합니다.
리프트 테이블을 자동 팔레타이저, 컨베이어 라인 또는 기계적 부착물(예: 틸트/회전 테이블)과 통합할 때 항상 다음 안전 시스템을 배포하십시오.
완벽한 리프트 테이블을 선택하는 것은 팀의 안전과 운영 처리량에 대한 투자입니다. 선택을 추측에 맡기지 마십시오.
무료 맞춤형 워크스테이션 평가를 받으려면 지금 엔지니어링 지원 팀에 문의하세요. 우리는 귀하의 시설 레이아웃, 포괄적인 기술 사양 시트 및 귀하의 프로젝트 일정에 맞는 명확한 가격 옵션에 맞는 표준 또는 맞춤형 CAD 파일을 제공할 수 있습니다.
맞춤형 견적을 요청하려면 1-800-555-LIFT(5438)로 직접 전화하거나 애플리케이션 엔지니어에게 이메일을 보내세요.
"가위형"은 리프트 테이블의 접이식 다리형 기계적 구조를 의미합니다. "유압식" 및 "전기식"은 해당 구조에 전력이 공급되는 방식을 나타냅니다. 유압 테이블은 가압 오일 실린더를 사용하여 다리를 밀어서 열리므로 매우 경제적이고 강력한 리프트를 제공합니다. 전동 테이블은 모터를 사용하여 기계식 볼 스크류 또는 벨트 드라이브를 회전시켜 고정밀 높이 제어를 제공하고 시간이 지나도 높이 드리프트가 발생하지 않습니다.
최소 정격 용량을 계산하려면 정적 하중 중량에 안전 계수(균등한 중심 하중의 경우 1.2, 편심 또는 중심에서 벗어난 하중의 경우 1.5)를 곱한 다음 하중이 테이블에 동적으로 떨어지거나 굴러가는 경우 충격 계수(일반적으로 1.3~1.5)를 곱합니다. 공식: 필요한 용량 = (정적 중량 * 안전율) * 충격 계수.
테이블이 고정 기계(예: 컨베이어 또는 로봇 셀)와 인터페이스하거나 5,000lbs를 초과하는 하중을 처리하거나 측면 충격 하중을 경험하는 경우 고정 모델을 선택하십시오. 여러 조립 셀 간에 부품을 운반해야 하거나 공장 전체의 여러 지점에서 유지 관리 작업을 수행해야 하는 경우 모바일 모델을 선택하십시오.
표준 경량부터 중형 리프트 테이블의 가격 범위는 $2,500에서 $5,000입니다. 내구성이 뛰어나고 고도로 맞춤화되었거나 클린룸 인증을 받은 장치의 가격 범위는 $6,000에서 $15,000 이상입니다. 총 소유 비용(TCO)에는 화물($300-$1,000), 콘크리트 구덩이 굴착(매립형인 경우 $3,000-$8,000), 전기 배선 및 연간 유지 관리/씰 교체 비용도 포함되어야 합니다.
리프트 테이블을 안전하게 통합하려면 리프트 테이블이 올바르고 안전한 높이에 있지 않으면 컨베이어나 턴테이블이 작동하지 않도록 방지하는 전기 안전 인터록을 사용하십시오. 전동식 회전 중에 접근을 차단하기 위해 안전 스커트 또는 라이트 커튼을 추가하고, 추가된 부착물이 테이블의 편심 하중 등급을 넘어 무게 중심을 이동시키지 않는지 확인하십시오.
일상적인 유지 관리에는 일일 시각적 누출 및 비상 정지 점검, 월간 피벗 핀 윤활, 연간 유압유 세척이 포함됩니다. 예상치 못한 가동 중단 시간을 최소화하기 위해 교체용 유압 실린더 씰, 고압 호스 세트, 예비 리미트 스위치 및 교체용 하강 솔레노이드 밸브가 포함된 표준 예비 부품 키트를 현장에 보관하는 것이 좋습니다.
미국에서는 테이블이 ANSI MH29.1 안전 표준을 완전히 준수하는지 확인하십시오. 장치를 인수하고 시운전하기 전에 공식 잠금/태그아웃(LOTO) 워크스루를 수행하고, 모든 비상 정지 버튼을 테스트하고, 안전 속도 퓨즈가 유압 라인에서 활성화되어 있는지 확인하고, 전체 용량 정하중 테스트를 실행하여 구조적 편향을 확인하세요.
